bt天堂网在线资源www,999av视频,又污又爽的网站,五月婷婷六月丁香在线

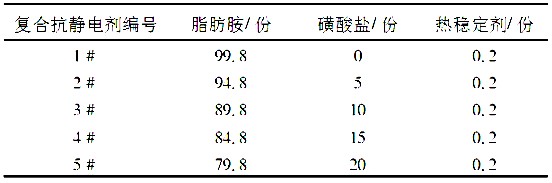

圖1為每個(gè)樣本在65%濕度，溫度21℃的環(huán)境中，表面電阻率和放置時(shí)間的關(guān)系。從圖1可以看到，通過添加陰離子型脂肪基磺酸鹽樣品2h后形成的表面電阻率(弟一個(gè)點(diǎn))較不加入陰離子脂肪基磺酸鹽的樣本低；且增加更多的陰離子型脂肪基磺酸鹽，樣品的表面電阻率達(dá)到穩(wěn)定所需要的時(shí)間也不斷縮短：1#樣品需要7~8天，樣品4#、5#需要4~5天。

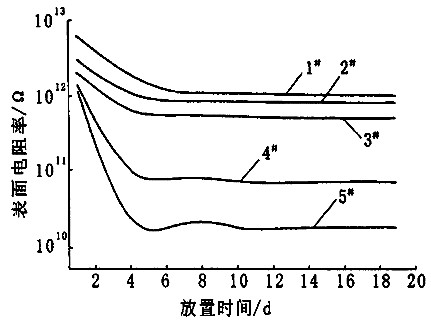

圖1  表面電阻率與放置時(shí)間的關(guān)系

表面活性劑類型抗靜電劑在塑料里遷移情況是相對(duì)復(fù)雜的，通常被認(rèn)為是影響因素有母體分子結(jié)構(gòu)、玻璃化轉(zhuǎn)變溫度和抗靜電劑極性等等。非離子羥乙基脂肪胺與PP基體的兼容性更好，所以1#樣品的表面電阻率平衡需要很長(zhǎng)一段時(shí)間；陰離子型脂肪基磺酸鹽添加到體系中，樣品的表面電阻率平衡所需的時(shí)間逐漸縮短。

從機(jī)理上分析可以認(rèn)為，陰離子脂肪基磺酸鹽和PP母體的相容性較差，但與羥乙基脂肪胺具有良好的兼容性，樣品成型過程中均勻分布；陰離子型脂肪基磺酸鹽分子中的金屬離子與非離子型羥乙基脂肪胺之間通過離子—偶極作用締合，提高了羥乙基脂肪胺的遷移推動(dòng)力；隨著陰離子型脂肪基磺酸鹽用量的增加，復(fù)合物體系中參與遷移的離子也增加；因此，樣品的表面電阻率達(dá)到平衡所需的時(shí)間不斷縮短。當(dāng)陰離子型脂肪基磺酸鹽加入量小于抗靜電劑總量的10%時(shí)(陰離子型脂肪基磺酸鹽占PP母體的011%)，平衡時(shí)間縮短程度不大；而超過10%后，平衡時(shí)間顯著縮短。這表明陰離子型脂肪基磺酸鹽添加量達(dá)到一定程度時(shí)，能明顯促進(jìn)羥乙基脂肪胺的遷移速度；當(dāng)其用量達(dá)到抗靜電劑總量的20%(5#樣品)時(shí)，表面電阻率平衡時(shí)間縮短為3~4天。
