bt天堂网在线资源www,999av视频,又污又爽的网站,五月婷婷六月丁香在线

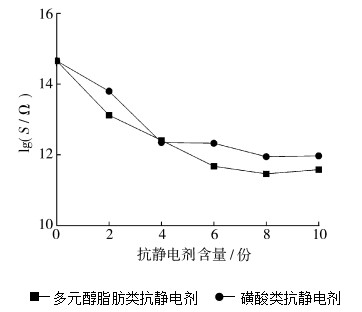

圖 1

如圖1所示，抗靜電劑數(shù)量小于8份時，繼續(xù)增加抗靜電劑，PP表面電阻率下降，當大于8份時繼續(xù)增加，表面電阻率增加。這種現(xiàn)象的產(chǎn)生與抗靜電劑在pp里的分散性和遷移性有關。添加量小于8份時，抗靜電劑分子主要成游離態(tài)存在于非晶區(qū)域，如圖2(a)，游離態(tài)的抗靜電劑分子有利于遷移到表面，因此，防靜電性能提高。

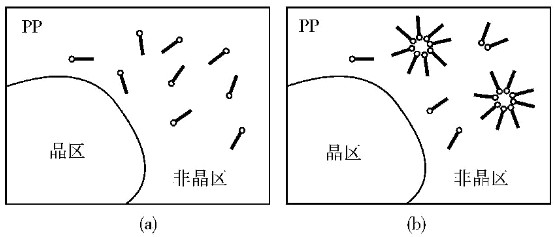

圖  2

含量繼續(xù)增加，抗靜電劑分子很容易在局部聚集，同時在加工過程中的高溫和高壓環(huán)境下，抗靜電劑分子的動能增大，增加了分子間相互碰撞的機會，導致抗靜電劑分子在PP非晶區(qū)內(nèi)締合成由親水的極性頭構成內(nèi)核、親油基和烴基構成外層的逆膠束，締合的抗靜電劑分子與PP呈微相分離結構，如圖2(b) 所示。締合后的抗靜電劑分子失去遷移能力，而且這些存在于非晶區(qū)的逆膠束還阻礙游離態(tài)的抗靜電劑分子向表面遷移，所以試樣的抗靜電性能下降，在提高添加量的同時，需要考慮抗靜電劑的分散性和遷移能力。
